竪型射出成形機

VTTシリーズ

VTT-180R・VTT-260R

全機種共通 3つのNo.1 菱屋精工の竪型射出成形機で生産性アップ!
VNT-100R/HS

低いテーブル位置

高さ約70cm

テーブル位置が足下から約75cmなので作業効率がUP!

小さい据付面積

幅:約1.58m 奥行:約2.72m

コンパクトサイズなので場所を選ばず設置ができます。

低い機械高さ

低い機械高さ

搬入時には、2.82mまで分解可能(担当営業に御相談ください)

竪型射出成形機 VTTシリーズ 製品紹介

21世紀を先駆する竪型射出成形機 The vertical type injection molding machine which will pioneer the 21st century

竪型射出成形機(VERTICAL SERIES)

VTT-180Rの寸法

VTTシリーズ

コンパクト&高効率、省エネ効果の高い可変ポンプの新シリーズ!
圧倒的な低さ、驚くほど小さい据付面積にご注目ください。

VTTシリーズ 4つのポイント

  • テーブル回転、電動サーボ仕様
  • オペレーターの高所作業も無く安全
  • 低い金型取付面
    (180R:床面から750mm 260R:床面から750mm)
  • 広い空間と低いテーブルによりロボットとの連動が簡単

製品ラインナップ

VTT-180R

vtt-180R
  • ・電動サーボテーブル装備
  • ・センター射出方式
  • ・低い金型取付面(床面から750mm)
  • ・低い金型取付面よりインサート成形の能率化と作業性の良さは他機竪型と比べ抜群。
  • ・全高は最大4.17mmと低く工場内空間を有効にいかせる成形機です。
  • ・低い金型取付面はロボットとのセッティングが容易。
  • ・電動サーボテーブルの採用により高速回転、高精度停止が可能。
  • ・可変ポンプによる抜群の省エネ効果
【機械寸法】(L×W×H)
30.7m×1.95m×4.17m

下記情報がPDFでダウンロードできます。

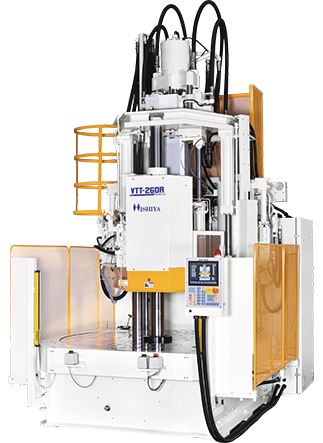

VTT-260R

VNT-260R
  • ・電動サーボテーブル装備
  • ・センター射出竪型機としてはクラス最大級の260t
  • ・低い金型取付面(床面から750mm)
  • ・低いテーブルによりインサート成形の能率化と作業性の良さは抜群です
  • ・電動サーボテーブルの採用により高速回転、高精度停止が可能。
  • ・可変ポンプによる抜群の省エネ効果。
【機械寸法】(L×W×H)
3.36m×2.33m×4.8m

下記情報がPDFでダウンロードできます。

オプション・装備品

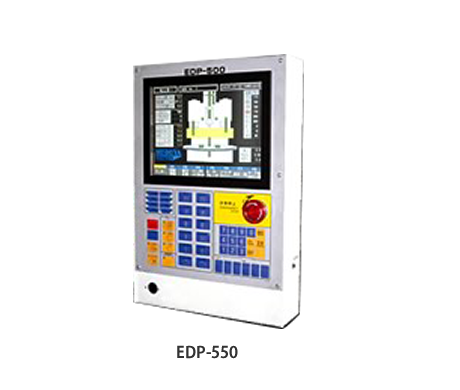

EDP-550 カラー液晶コントローラー(全機種搭載)

EDP-550
  • ・10.4インチTFT液晶ディスプレー
  • ・タッチパネル方式
  • ・全16画面表示
  • ・内部メモリーに100金型分記憶
  • ・英語、中国語への表示切替

①型締/型開

型締/型開

型締3段階プラス低圧、および型開5段階の速度、圧力制御でよりスムーズな型開閉を実現。

②射出/計量

射出/計量

5段階の射出速度制御、3段階の保圧制御、プラス計量速度および背圧も3段階に制御し(背圧3段階はオプション)、成形精度アップを実現。

③ヒーター/カレンダー

ヒーター/カレンダー

週間カレンダータイマー装備、PID制御とSSR回路の採用で高精度な温度コントロールを実現。

④ショットデータ

ショットデータ

1500ショット逆上って成形条件データをモニタリング可能。不良監視、品質管理がより確実に可能となりました。

装 備 品

エリアセンサー

エリアセンサー

落下防止バー

落下防止バー

レベルパット

レベルパット

金型冷却ユニット

金型冷却ユニット

板クランプ

板クランプ

オイルクーラー入り口

オイルクーラー入口

オプション

断熱板

断熱板

予備コンセント

予備コンセント

予備プラグ(200V)

予備プラグ(200V)

インターロック用メタコン

インターロック用メタコン

スプリング式ボールベアリング

スプリング式ボールベアリング
