特殊射出成形機

VNT-30L / Ri・VNT-70RS・VNT-100L・VNT-100SL / W

VNTをベースに様々な特徴を持たせた機械です。
お客様の生産性を向上させるためのご相談をさせて頂き製作させていただきます。

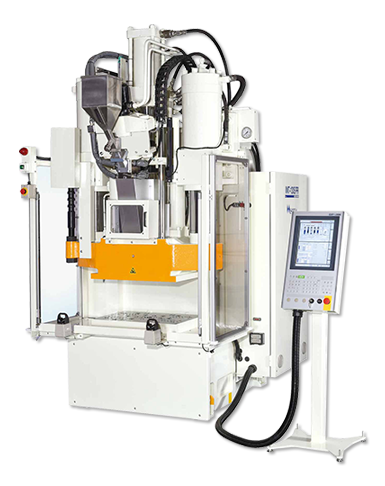

VNT-100R/HS

特殊射出成形機 製品紹介

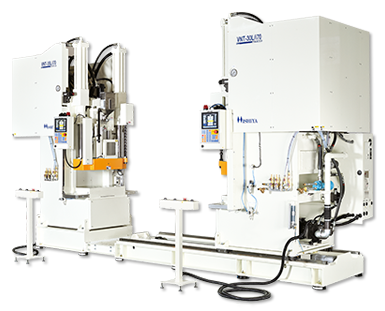

VNT-30L/Ri

H2-10P
  • ゴム成型機

インライン式のゴムインジェクション、ワイドなデーライトにより作業効率アップ。特注仕様としてプリプラ式プランジャータイプも製作承ります。

H2-10P
  • プリプラ式ゴム成型機

・プリプラ式10tのゴム成形機です、コンパクトで移動式も製作可能。

・納入実績はすでに1000台を超える安定した性能。

・お客様のご依頼により自動機も製作可能、成形機にセットします。

・クリップインサート機もお問合せ下さい。

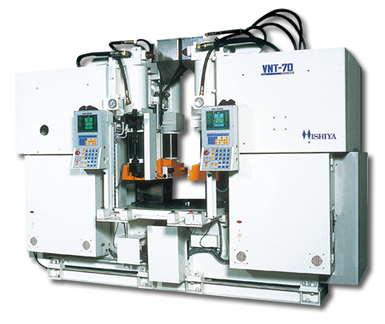

VNT-70RS

VNT-70RS
  • 竪型2色成型機

・2色成型プラスインサート成型可能

・ダブルの油圧回路で安定射出

・テーブル回転電動サーボによる高速回転・高精度停止

・機種:VNT-70RS、VNT-100RS

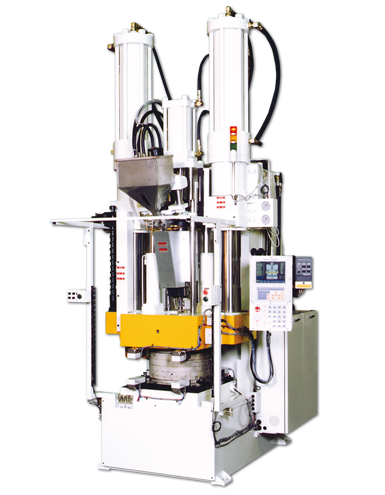

VNT-100L

VNT-100L
  • デーライト1000mm

・センター射出

・高さ4m以下

・プリプラユニットで射出量600㎤

・型締力100t

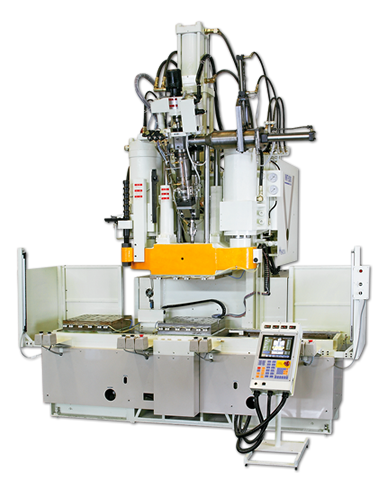

VNT-100SL/W

VNT-100SL/W
  • サイドスライドテーブル

・下金型を2面載せ、左右にスライド

・タイバーレスとスライドテーブルが生み出すワイドな空間を使用し、ロータリーテーブルでは困難な成形も効率良く成形!

・機種:VNT-70SL/W、VNT-100SL/W

オプション・装備品

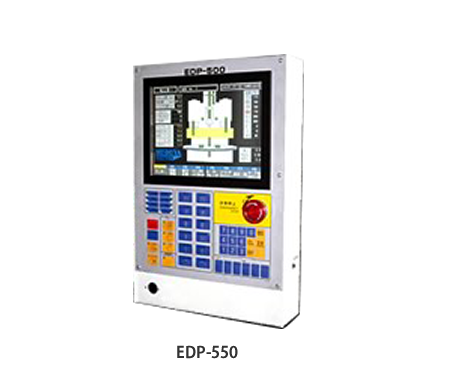

EDP-550 カラー液晶コントローラー(全機種搭載)

EDP-550
  • ・10.4インチTFT液晶ディスプレー
  • ・タッチパネル方式
  • ・全16画面表示
  • ・内部メモリーに100金型分記憶
  • ・英語、中国語への表示切替

①型締/型開

型締/型開

型締3段階プラス低圧、および型開5段階の速度、圧力制御でよりスムーズな型開閉を実現。

②射出/計量

射出/計量

5段階の射出速度制御、3段階の保圧制御、プラス計量速度および背圧も3段階に制御し(背圧3段階はオプション)、成形精度アップを実現。

③ヒーター/カレンダー

ヒーター/カレンダー

週間カレンダータイマー装備、PID制御とSSR回路の採用で高精度な温度コントロールを実現。

④ショットデータ

ショットデータ

1500ショット逆上って成形条件データをモニタリング可能。不良監視、品質管理がより確実に可能となりました。

装 備 品

エリアセンサー

エリアセンサー

落下防止バー

落下防止バー

レベルパット

レベルパット

金型冷却ユニット

金型冷却ユニット

板クランプ

板クランプ

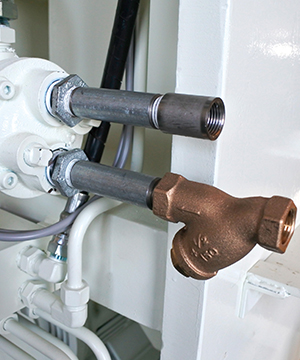

オイルクーラー入り口

オイルクーラー入口

オプション

断熱板

断熱板

予備コンセント

予備コンセント

予備プラグ(200V)

予備プラグ(200V)

インターロック用メタコン

インターロック用メタコン

スプリング式ボールベアリング

スプリング式ボールベアリング
